在线商城 800VDC架构详解：为什么能解决AI服务器MW级供电难题？
客观来看，AI服务器功率密度正以惊人速度攀升。NVIDIA GPU TDP从H100的700W快速提升至B300的1400W、VR300的3600W，Server Rack单位功率已从20-30kW扩展至100kW以上，未来预计逼近500kW乃至1MW级别。
传统48V配电系统面临三大瓶颈：
l 配线损耗激增：Ploss=I²R，高电流导致铜缆发热与能量浪费显著。
l 物理空间制约：粗重铜缆占用机架宝贵空间，限制空气流通与冷却效率。
l 扩展性瓶颈：现有架构难以支撑MW级“AI Factory”及可再生能源直接整合。
顺着这个思路梳理，+800V/±400VDC架构成为行业共识。其核心优势体现在三个维度：
l 效率最大化：13.8kV AC Grid直接转换为800VDC，转换段数最小，端到端效率最高提升5%。
l 铜用量大幅减少：电压提升一倍，电流减半，铜材用量可降低45%，同时减轻电缆重量、体积并优化冷却成本。
l 极高功率密度支持：单机架功率轻松突破1MW，Sidecar设计将AC/DC移至Power Source机架，释放IT机架主板空间。
OPEN Compute Project同步制定的±400VDC标准，进一步验证了这一架构的普适性。

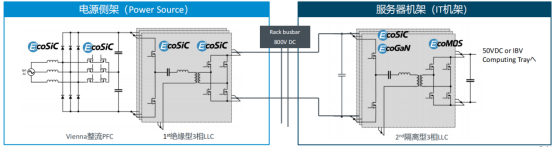

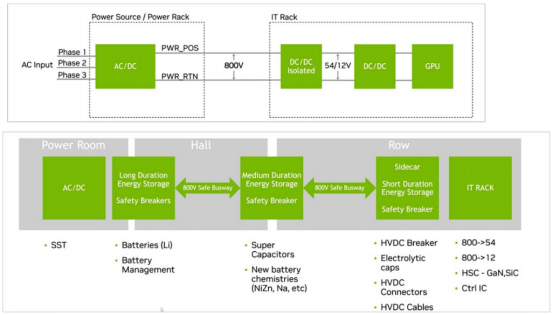

800VDC构成框图

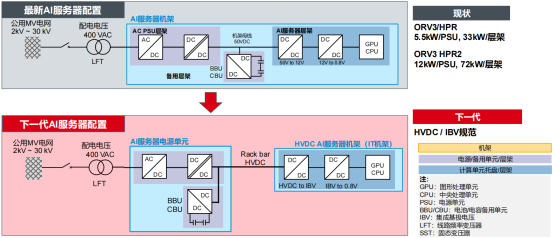

下一代AI服务器配置示意图
推荐拓扑结构
为充分发挥800VDC优势，推荐采用分层设计：
Power Source（电源侧架）——注重高效率
l Vienna整流器+三相LLC
n Vienna PFC采用三电平配置，开关元件承受电压减半，可选用低压低Ron器件，同时降低纹波电流与噪声。推荐SiC SBD彻底消除反向恢复损耗（与Si FRD对比，反向恢复电流近乎为零）。

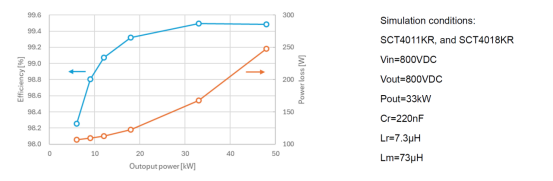

n 三相LLC通过谐振操作实现ZVS软开关，33kW输出时效率达99.5%（仅功率器件损耗）。仿真条件：Vin=400VAC，Vout=800VDC，Fsw=100kHz。
Vienna 整流器仿真结果（效率和功率器件损耗）
Vienna 整流器损耗分解结果 (Pout=33kW)
IT机架（服务器机架）——注重高功率密度
l 隔离型三相LLC（SiC方案）或级联三相LLC（GaN方案）
n SiC方案：开关频率100kHz，功率密度7.8W/cc（尺寸40mm×91mm×700mm）。
n GaN方案：开关频率500kHz，功率密度15W/cc（246W/in³，尺寸40mm×55mm×605mm）。

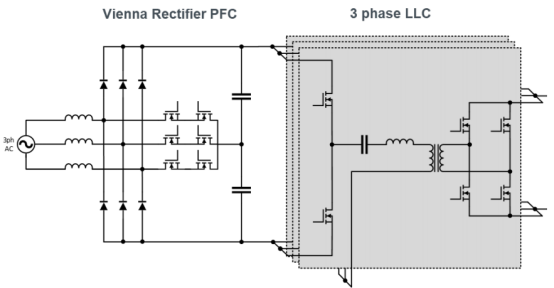

Vienna + 三相LLC回路图

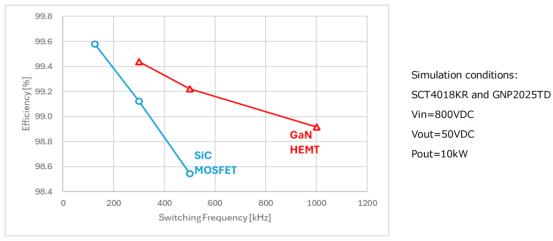

SiC与GaN效率仿真对比

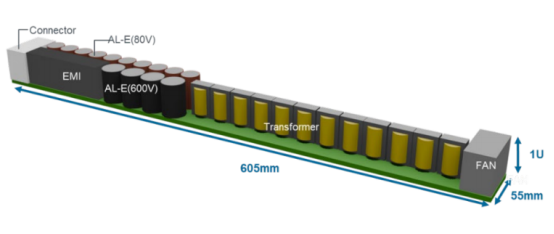

GaN方案IT Rack尺寸估算
损耗仿真关键数据
l 第5代SiC MOSFET在Ta=100℃高温条件下，比导通电阻较第4代降低约30%，负栅极电压偏置扩展至-7V，支持-5V关断，总损耗降低33%。
l GaN HEMT与SiC效率对比：在500kHz开关频率下仍保持99%效率，显著提升外围无源元件小型化空间。

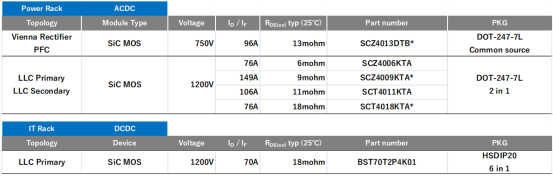

器件选型推荐
以下选型基于20-33kW级电源单元需求，以罗姆半导体产品为例：
Power Source关键器件
l SiC SBD：SCS340KK（1200V、40A、TO-247 2L）
l SiC MOSFET：SCT4011KR（1200V、11mΩ、TO-247-4L / Q-DPAK）、SCZ4013DTB（DOT-247 2-in-1模块）
IT机架关键器件
l 一次侧：SCT4018KR（1200V、18mΩ）或GNP2025TD（650V GaN HEMT、25mΩ、TOLL-8N）
l 二次侧：RS7N200CH（80V、295A、1.43mΩ、DFN5060-8S） / RJ2N17BCH（80V、450A、0.86mΩ、TOLL）

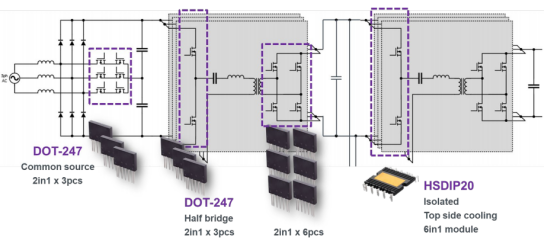

模块化方案
l DOT-247（2-in-1）用于Vienna双向开关与LLC一次侧，元件数量从24-30个降至12个，寄生电感更低，散热性能优异。
l HSDIP20（6-in-1）用于IT机架LLC一次侧，实现高密度集成与顶部散热。
封装兼容性
全部推荐产品支持与英飞凌标准封装兼容（TOLL、TO247-4L、Q-DPAK、DOT-247、HSDIP20），便于通用设计与稳定供货。
注意事项
l DC Link电容选型：800V以上系统优先选用薄膜或多层陶瓷电容。铝电解电容最高耐压700V，800V工况下需评估储能与板面积权衡（能量与电压平方成正比，下游宽输入范围可减少电容数量）。
l 仿真支持资源：
n LTspice电路库（Vienna PFC + LLC完整模型，可自由修改参数）。
n PLECS损耗仿真模型。
n ROHM Solution Simulator在线工具。
热插拔控制器补充

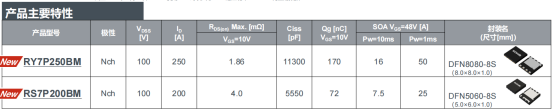

服务器热插拔场景下，推荐RY7P250BM（100V、250A、1.86mΩ、DFN8080-8S）与RS7P200BM（100V、200A、4.0mΩ、DFN5060-8S），具备业界超宽SOA范围，已获多家云平台认证。
以上拓扑与选型可直接应用于20-33kW PSU设计。建议优先使用LTspice模型进行参数优化，再进行样品验证与板级测试。
